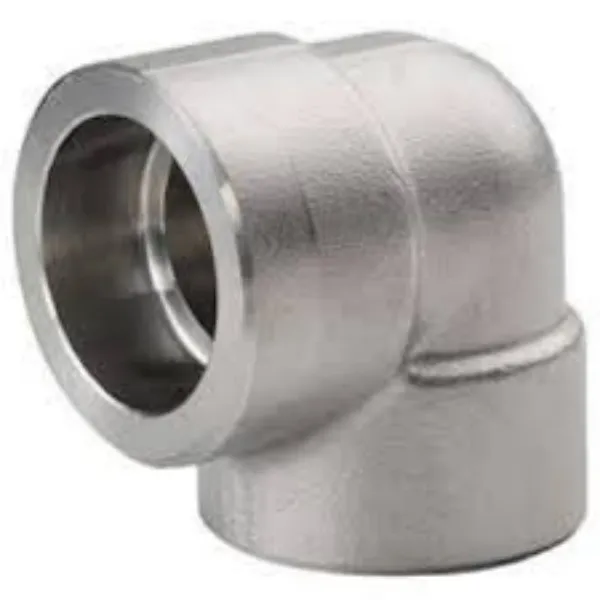

Коляно за заваряване на муфа
ASME B16.11 ковано заварено коляно с гнездо се предлага в 90 градуса и 45 градуса, които се използват за свързване на ASME тръбата към фитинги или клапани чрез заваряване с ъглово уплътнение. Теглото е леко поради малки размери. И има различни характеристики като надеждност, издръжливост и прецизност на размерите. Има 3 степени на налягане от клас 3000, 6000 и 9000.
Коляно от клас 3000: за използване със стоманена тръба Sch 80.
Коляно от клас 6000: за съвпадение със стоманена тръба Sch 160.
Коляно от клас 9000: за свързване със стоманена тръба Sch XXS
Socket Weld Fittings са фамилия фитинги за коване под високо налягане, които се използват само във връзка с тръби ANSI и се предлагат в същия размерен диапазон.
Въпреки че има някои прилики между формите на двете заварки, заваръчният шев все още се счита за различен от ъгловия шев.
Спецификация на фитинги за заваряване на муфа ASME B16.11
| Форма | Прави и редуциращи фитинги |
| Гама размери | 1/8" - 4" / DN6 - DN100 |
| Рейтинг на налягането | Клас 3000lbs, 6000lbs, 9000lbs |
| Стандартен | ASME B16.11, BS3799 |
| Въглеродна стомана | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Легирана стомана | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Неръждаема стомана | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Маркиране и проверка на галванизирано коляно за заваряване на муфа
Пакет колянови фитинги за заваряване на муфа
Опаковайте всички SW колена в кашони.
Залепете етикет върху всички кашони.
Поставете кашоните в дървена кутия.
Направете маркировка за доставка върху дървена кутия.
ASME B16.11 Размери на коляното за заваряване на муфа
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| пр | мин | пр | мин | пр | мин | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Равномерната дебелина около отвора на гнездото не трябва да бъде по-малка от средната стойност, дебелината на частични зони може да бъде мин. един.
2) Като се има предвид допустимото отклонение на външния диаметър на тръбата, диаметрите на някои отвори на гнездото могат да бъдат малко по-големи от тези, посочени в B16.11.
3) Когато размерите на свързващите тръби не съответстват на посочените в този каталог, размерите на свързващите тръби трябва да бъдат предоставени в спецификацията за покупка.
4) Когато фитингите се редуцират, структурните размери трябва да бъдат същите като тези на правите фитинги и BJD трябва да се обработват според съответните редуциращи краища.
5) Монтажът може да бъде произведен и като смесени връзки на SW и THRD.
