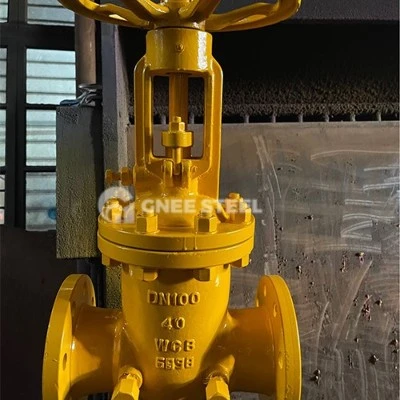

Клапанът на клиновата врата е вид клапан, който контролира потока на течността чрез повдигане и спускане на порта (диск). Това е клапан за изключване и се използва широко в тръбопроводни системи. По -долу е подробно обяснение на клапаните на портата:
Принцип на работа
Клапанът на клиновата врата използва ръчно колело или задвижващ механизъм, за да завърти стъблото на клапана, което задвижва диска на портата вертикално нагоре и надолу.
Отворено: Дискът на портата се издига в горната част на камерата на клапана, което позволява течността да тече свободно.
Затворен: Дискът на портата се спуска към седалката на клапана, като напълно блокира потока на течността.
Уплътнителната повърхност е перпендикулярна на посоката на потока и уплътнението се постига чрез плътно прилягането между диска на портата и седалката на клапана.
Основна структура
Корпус на клапана: Основното тяло, което се свързва с тръбопровода и издържа на налягането на течността.
Порта: Основният компонент, наличен в два вида: клин (единичен клин и двоен клин) и паралелни видове.
WEDGE GATE: клин - Дискът с форма на портата постига себе си - запечатване през ъгъла на клина му и е подходящ за високи - температура и висока - приложения за налягане.
Паралелна порта: По -проста конструкция и лесно ремонтируема уплътняваща повърхност след износване, но с малко по -ниска ефективност на уплътняване.
Седалка на клапана: Седалката на клапана образува уплътняващата повърхност с диска на портата и трябва да бъде направена от материал, съвместим с течността. Вентил стъбло: свързва ръчното колело и портата, предаваща мощност.
Уплътнително устройство: Включва кутия за пълнене (за предотвратяване на изтичане на стъблото на клапана) и уплътнение на капака.
Основни характеристики
Предимства:
Ниско съпротивление на течността: Пътят на потока е безпрепятствен при напълно отворен, с ниска загуба на налягане.
Добро уплътняване: Портата плътно се приспособява към седалката на клапана, което го прави подходящ за приложения с високи изисквания за уплътняване.
Висока - температура и висока - съпротивление на налягането: клин - клапаните на портата могат да издържат на екстремни работни условия.
Двупосочен поток: Без ограничения на потока, гъвкава инсталация.
Недостатъци:
Дълго време за отваряне и затваряне: Портата трябва да се повдига и спуска вертикално, което води до по -бавно движение.
Сложна структура: Множество части, което прави поддръжката по -трудна от глобусния клапан.
Податливи на износване на уплътняващата повърхност: Честият отвор и затваряне може да причини изтичане.
Приложения
Нефт и газ: дълги - разстояние тръбопроводи, рафинерии и станции за обработка на природен газ.
Химическа индустрия: тръбопроводи за корозивни носители.
Захранващ сектор: тръбопроводи за захранване на котела и пара.
Обработка на водата: водопроводи и пречиствателни станции. Корабостроене и металургия: Системи за тръби за кораби, тръбопроводи за охлаждане на пещта за пещ.
Ключови точки за избор
Тип на медията: Корозивните среди изискват корозия - устойчиви материали (като неръждаема стомана и легирана стомана).
Оценка на налягането: Изберете номиналното налягане (PN), което съответства на налягането на системата.
Температурен диапазон: Компенсацията на термичното разширение трябва да се вземе предвид за високи - температурни приложения.
Изисквания за уплътняване: Клапаните на клиновата врата са предпочитани за високи - приложения за уплътняване.
Режим на задействане: Ръчно, електрическо, пневматично или хидравлично, в зависимост от изискванията за автоматизация.
Поддръжка и отстраняване на неизправности
Редовна проверка: Проверете за износване на повърхността на уплътняване и смазване на стъблото на клапана.
Общи грешки:
Изтичане: Повредените уплътнителни повърхности или опаковането на стареене изискват смилане или подмяна на уплътнения.
Трудно отваряне и затваряне: Стъблото на огънатия клапан или примесите, блокиращи стъблото на клапана, изискват почистване или корекция.
Шум: Турбулентният поток или кавитация изискват оптимизиран дизайн на пътя на потока.
